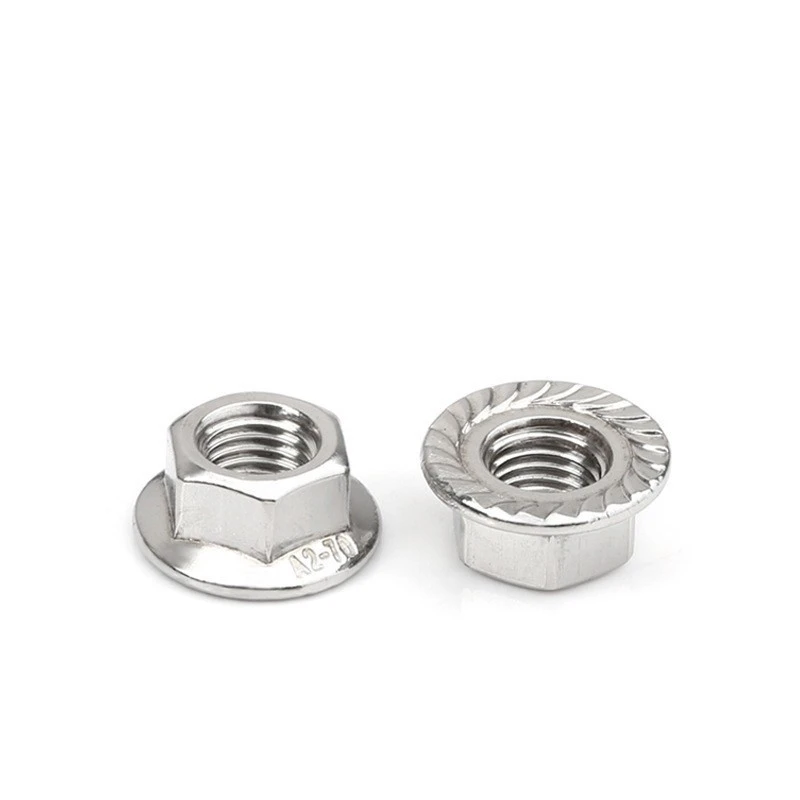

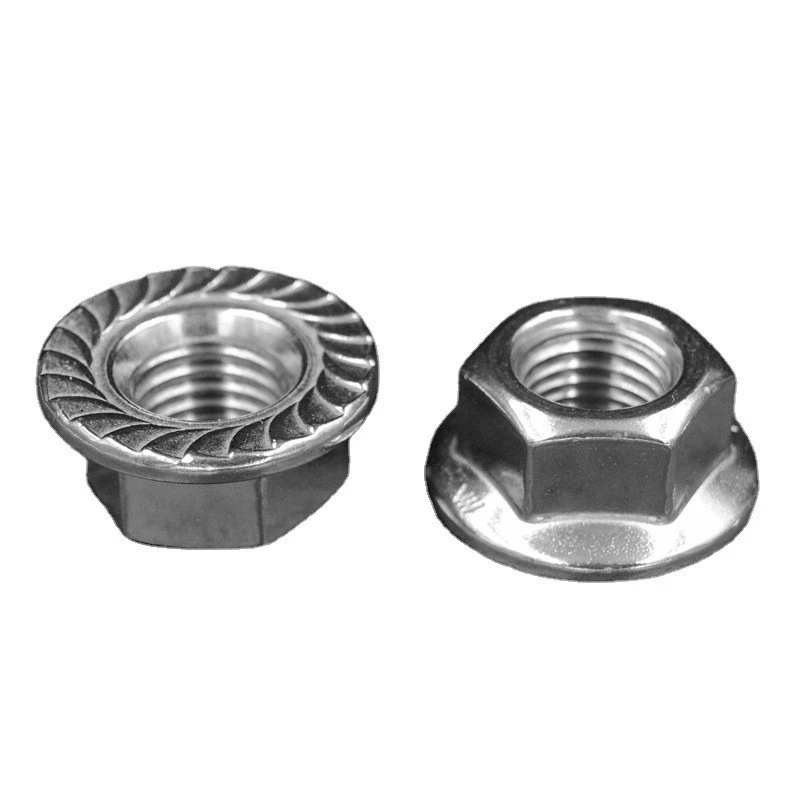

Ikhtisar Produk
Mur flensa metrik adalah komponen pengikat yang dirancang dengan menambahkan struktur flensa ke mur hex tradisional. Flensa bawah meningkatkan area kontak dengan bagian yang tersambung, membantu mendistribusikan gaya secara lebih merata dan meningkatkan stabilitas sambungan.
Diproduksi dari baja tahan karat dan baja karbon, mur ini cocok untuk aplikasi yang memerlukan peningkatan kinerja penyangga atau pengurangan konsentrasi tegangan pada permukaan sambungan. Dibandingkan dengan mur segi enam standar, desain flensa memberikan kemampuan adaptasi pemasangan yang lebih baik.
Fitur Produk
- Enlarged contact area helps improve load distribution at the connection point.
- Meningkatkan stabilitas pemasangan dan mengurangi risiko kendor.
- Dapat mengurangi kebutuhan mesin cuci tambahan pada aplikasi tertentu.
- Cocok untuk pemasangan yang efisien di lingkungan produksi batch.
- Mendukung berbagai bahan, spesifikasi, dan perawatan permukaan.
Aplikasi
Mur flensa metrik terutama digunakan pada kendaraan energi baru, sistem baterai, peralatan penyimpanan energi, peralatan mekanis, lemari kontrol listrik, peralatan otomasi, dan rakitan struktural industri.
Jaminan Kualitas
Perusahaan mengikuti persyaratan manajemen mutu IATF16949 dan menerapkan pengendalian produksi yang sistematis.
Dari pemeriksaan bahan baku dan pemantauan proses hingga manajemen produk jadi, setiap tahapan dikendalikan melalui prosedur standar. Inspeksi-pihak ketiga juga didukung untuk membantu pelanggan membangun rantai pasokan yang andal.
Parameter Produk
|
Parameter |
Keterangan |
|
Nama Produk |
mur flensa metrik |
|
Bahan |
Baja tahan karat, baja karbon |
|
Tipe Struktur |
Struktur flensa hex |
|
Spesifikasi Benang |
Disesuaikan sesuai dengan kebutuhan |
|
Kisaran Spesifikasi |
Opsi standar dan non-standar tersedia |
|
Perawatan Permukaan |
Berbagai perawatan pelindung tersedia |
|
Akurasi Dimensi |
Dikendalikan sesuai dengan kebutuhan pelanggan |
|
Dukungan Inspeksi |
Inspeksi-pihak ketiga didukung |
Tag populer: mur flensa metrik, produsen, pemasok, pabrik mur flensa metrik Cina, Mur Segi Enam Industri, Mur Flensa Metrik, gila
GB/T 6177.1 - 2000
Kacang Flensa Hex
| Ukuran Benang | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | ||
| d | ||||||||||
| P | Melempar | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | |
| c | Minimal. | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | |
| da | Minimal. | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |
| Maks. | 5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 | ||
| dc | Maks. | 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 | |
| dw | Minimal. | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 | |
| e | Minimal. | 8.79 | 11.05 | 14.38 | 16.64 | 20.03 | 23.36 | 26.75 | 32.95 | |
| m | Maks. | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |
| Minimal. | 4.7 | 5.7 | 7.64 | 9.64 | 11.57 | 13.3 | 15.3 | 18.7 | ||
| mw | Minimal. | 2.5 | 3.1 | 4.6 | 5.6 | 6.8 | 7.7 | 8.9 | 10.7 | |
| s | Maks. | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 | |
| Minimal. | 7.78 | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.16 | ||
| r | Maks. | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1 | 1.2 | |
| Berat per 1.000 pcs (Baja) ≈ kg | 2.11 | 3.81 | 7.79 | 12.82 | 22.01 | 34.32 | 51.21 | 97.81 | ||
